Колодцы для подземного укрытия вантузов предназначены для установки на трубопровод с целью защиты вантузов от затопления и несанкционированного доступа, а также для проведения технологических работ и технического обслуживания вантуза трубопровода.
Изготавливаются в двух исполнениях:

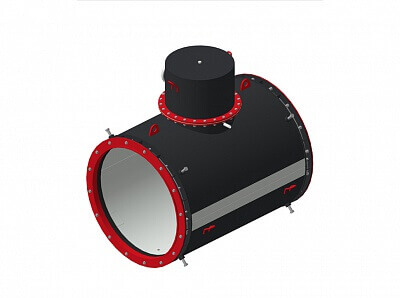

- колодец вантуза герметичный для подземного укрытия вантуза (КВГ) без отсека для производства работ; устанавливается на вантуз трубопровода с пробкой и заглушкой;

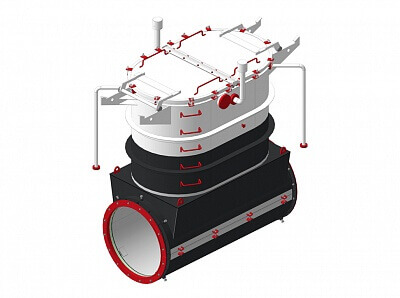

- колодец герметичный вантузный подземной прокладки (КГВПП) с отсеком для производства работ; устанавливается на вантуз трубопровода с вантузной задвижкой и заглушкой.
Колодцы изготавливают для трубопроводов номинальными диаметрами DN 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1050, 1200. Сейсмостойкое исполнение С: для районов с сейсмичностью до 9 баллов включительно по шкале
Колодцы имеют заводское антикоррозионное покрытие. Тип покрытия определяется условиями эксплуатации.
Пример условного обозначения колодца вантуза герметичного для укрытия вантуза для установки на подземный трубопровод с наружным диаметром 1220 мм, сейсмостойкого исполнения, устанавливаемый в районе с сейсмичностью до 9 баллов включительно, для макроклиматических районов с умеренным и холодным климатом с размещением на открытой площадке:
КВГ-
Пример условного обозначения колодца герметичного вантузного с отсеком для производства работ для установки на подземный трубопровод с наружным диаметром 820 мм, с расчетной глубиной установки от уровня верхней образующей трубопровода до уровня поверхности земли 1000 мм, сейсмостойкого исполнения, устанавливаемый в районе с сейсмичностью до 9 баллов включительно, для макроклиматических районов с умеренным и холодным климатом с размещением на открытой площадке:
КГВПП-820-
Пример условного обозначения отсека вантуза подземной прокладки для установки на эксплуатируемые колодцы КВГ, установленные на подземном трубопроводе с наружным диаметром 720 мм, с номинальным диаметром фланца горловины колодца КВГ DN 630, с расчетной глубиной установки от уровня верхней образующей трубопровода до уровня поверхности земли 1000 мм, сейсмостойкого исполнения, устанавливаемый в районе с сейсмичностью до 9 баллов включительно, для макроклиматических районов с умеренным и холодным климатом с размещением на открытой площадке:
ОВПП-720-630-Н1000-

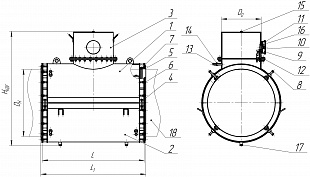

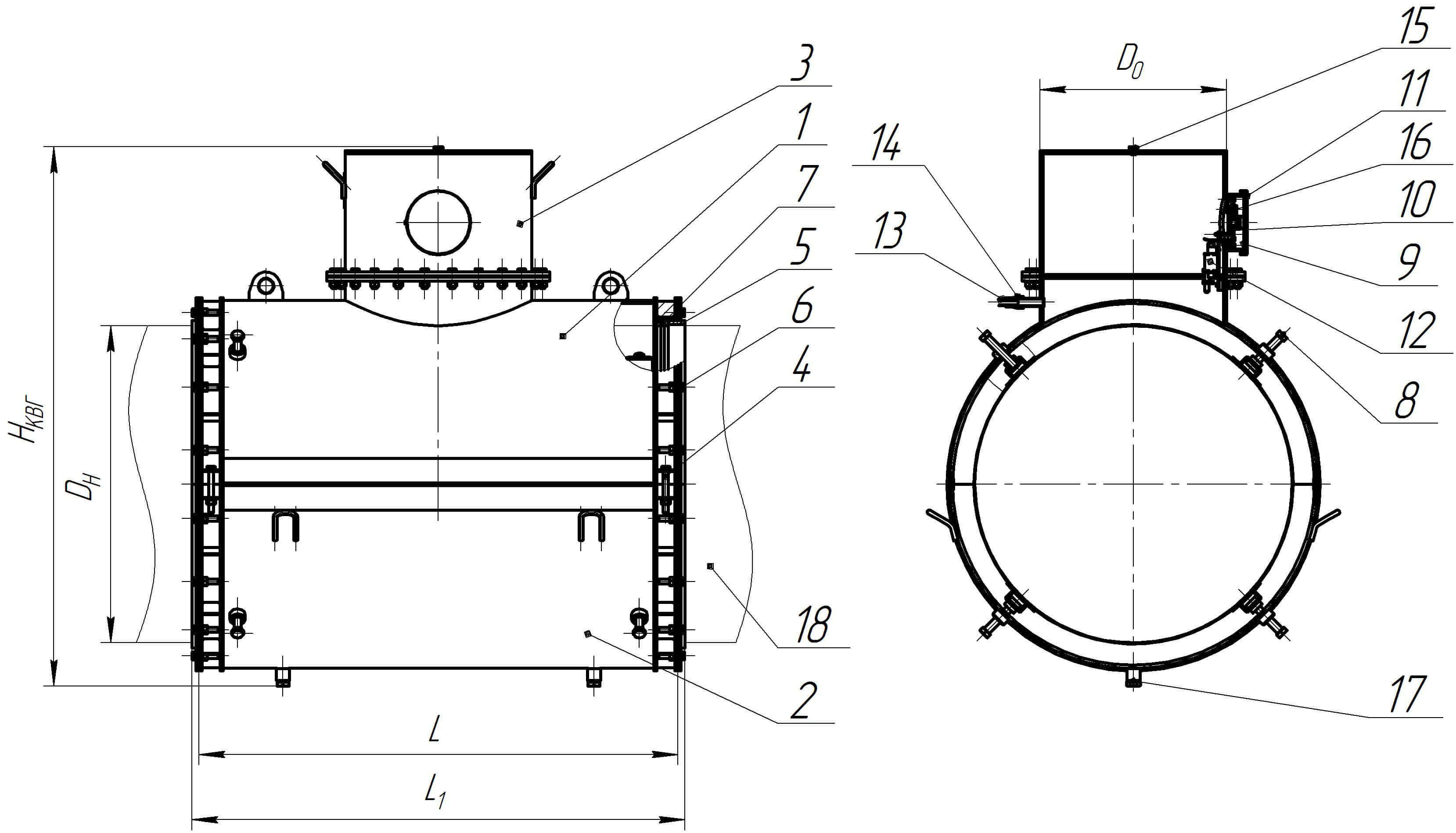

Основные размеры КВГ:
№ |
Наружный диаметр трубопровода Dн, мм | Размеры КВГ, мм | ||||
---|---|---|---|---|---|---|
D1±20 | D0* | L±20 | L1* | Нквг±20 | ||
1 |
159 |
377 |
630 |
1400 |
1550 |
998 |
2 |
219 |
426 |
630 |
1400 |
1550 |
1084 |
3 |
273 |
480 |
630 |
1400 |
1550 |
1146 |
4 |
325 |
530 |
630 |
1400 |
1550 |
1196 |
5 |
377 |
580 |
630 |
1400 |
1550 |
1186 |
6 |
426 |
630 |
630 |
1400 |
1550 |
1296 |
7 |
530 |
730 |
630 |
1400 |
1550 |
1336 |
8 |
630 |
820 |
630 |
1400 |
1550 |
1426 |
9 |
720 |
920 |
630 |
1400 |
1550 |
1526 |
10 |
820 |
1020 |
630 |
1400 |
1550 |
1626 |
11 |
1020 |
1220 |
630 |
1540 |
1700 |
1826 |
12 |
1067 |
1270 |
720 |
1620 |
1800 |
1871 |
13 |
1220 |
1420 |
720 |
1700 |
1900 |
2036 |
* Размеры для справок. |
