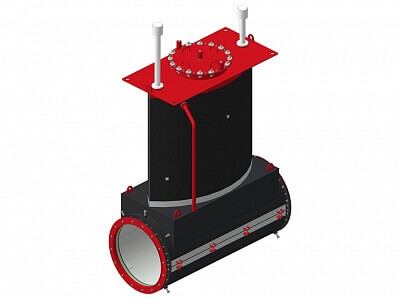

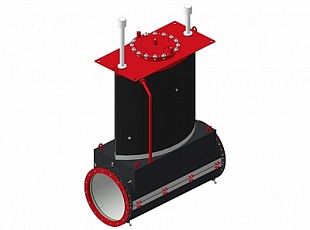

Колодцы для трубопроводов (КТ) предназначены для установки на трубопровод с целью размещения в них контрольно-измерительных приборов, автоматики, врезок в трубопровод и для защиты трубопровода от несанкционированного проникновения к данным устройствам.

Заказать товар

Колодцы изготавливают для трубопроводов номинальными диаметрами DN 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1050, 1200. Сейсмостойкое исполнение С: для районов с сейсмичностью до 9 баллов включительно по шкале MSK-64. Климатическое исполнение и категория размещения по ГОСТ 15150–69: УХЛ1, для эксплуатации с возможным диапазоном температур окружающего воздуха от минус 60 °С до плюс 40 °С.

Колодцы имеют заводское антикоррозионное покрытие. Тип покрытия определяется условиями эксплуатации.

Пример условного обозначения колодца для трубопровода с наружным диаметром 1220 мм, с расчетной глубиной установки от уровня верхней образующей трубопровода до уровня поверхности земли 800 мм, с лестницей/скобами для спуска снаружи колодца, поставляемый без оборудования (КИП0), сейсмостойкого исполнения, устанавливаемый в районе с сейсмичностью до 9 баллов включительно, для макроклиматических районов с умеренным и холодным климатом с размещением на открытой площадке:

КТ-1220-Н800-СЛ-КИП0-С-УХЛ1 ТУ 3689-038-00153229-2016.

Пример условного обозначения колодца для трубопровода с наружным диаметром 1020 мм, с расчетной глубиной установки от уровня верхней образующей трубопровода до уровня поверхности земли 1000 мм, без лестницы/скоб для спуска снаружи колодца, поставляемый с типовым оборудованием КИП4, с верхним пределом измерений манометра 2,5 МПа, сейсмостойкого исполнения, устанавливаемый в районе с сейсмичностью до 9 баллов включительно, для макроклиматических районов с умеренным и холодным климатом с размещением на открытой площадке:

КТ-1020-Н1000-БЛ-КИП4-М2,5-С-УХЛ1 ТУ 3689-038-00153229-2016

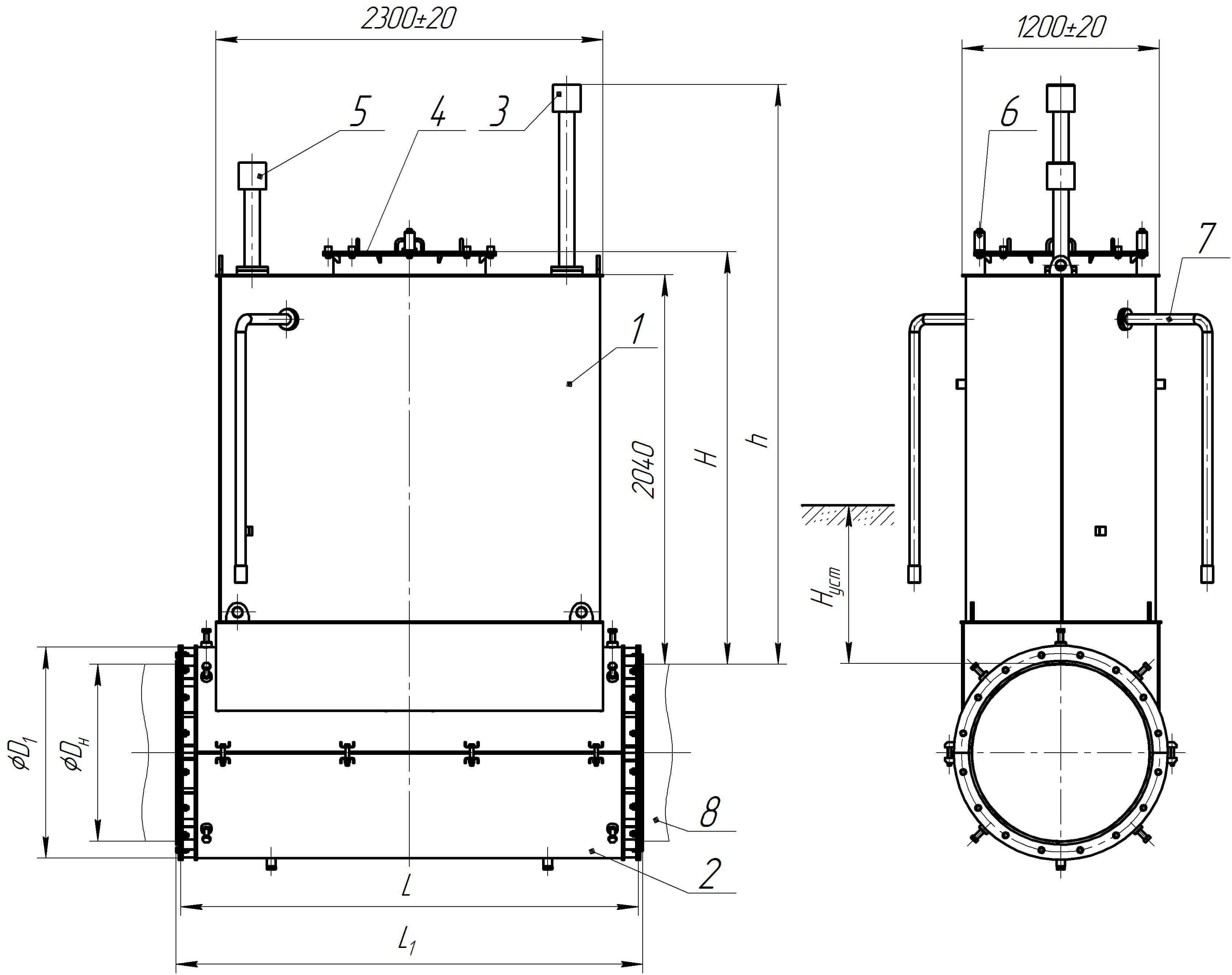

Основные размеры колодца для трубопровода (КТ):

№ п/п  Наружный диаметр трубопровода Dн, мм Размеры колодца
Наружный диаметр устройства фиксации D1, мм  Длина
устройства фиксации L, мм
Длина
колодца с установленными
полуфланцами L1, мм (для справок)
1
159
359±20
2810±20
2996
2
219
460±20
2810±20
2996
3
273
460±20
2810±20
2996
4
325
520±20
2700±20
2886
5
377
577±20
2700±20
2886
6
426
634±20
2700±20
2886
7
530
730±20
2700±20
2886
8
630
830±20
2700±20
2886
9
720
924±20
2700±20
2886
10
820
1030±20
2700±20
2886
11
1020
1230±20
2700±20
2886
12
1067
1277±20
2700±20
2886
13
1220
1433±20
2700±20
2886
