Мы реализуем следующие типоразмеры затворов дисковых
| Условный проход, DN | Строительная длина L при номинальном давлении РN, МПа (кгс/см2) | |||
|---|---|---|---|---|
| до 2,5 (25) | 4,0-6,3 (<-63) | 8,0 (80) | 10,0 (100) | |
| 150 | 220 | 220 | 220 | 250 |
| 200 | 250 | 250 | 250 | 300 |
| 250 | 300 | З00 | 300 | 350 |
| 300 | 350 | 350 | 350 | 380 |
| 400 | 400 | 400 | 400 | 430 |
| 500 | 450 | 450 | 510 | 510 |
| 600 | 600 | 600 | 630 | 630 |
| 700 | 680 | 680 | 680 | 750 |
| 800 | 750 | 750 | 750 | - |
| 1000 | 800 | 800 | 800 | - |
| 1200 | 850 | - | - | - |
| 1400 | 1000 | - | - | - |
| 1600 | 1000 | - | - | - |
| 1800 | 1000 | - | - | - |
| 2000 | 1000 | - | - | - |
| 2200 | 1000 | - | - | - |
| 2400 | 1100 | - | - |
-
|

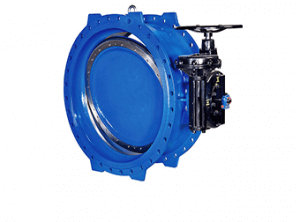

Затворы дисковые - один из важнейших элементов запорной арматуры, выполняющей запорно-регулируемую функцию. Основным рабочим механизмом изделия является диск, проворачиваемый вокруг собственной оси. В результате вращения штурвала диск может устанавливаться перпендикулярно направления потока рабочей среды или под определенным углом, регулируя силу потока. Запоры дисковые имеют наиболее распространенное название – задвижка поворотная типа «Баттерфляй». Название получило в результате аналогии движения диска с движением крыльев бабочки (Баттерфляй). Изделия имеют широкую сферу применения. Основная отрасль, в которой применяется запорная арматура этого вида – это предприятия химической отрасли, нефтехимическая и пищевая отрасль. Устанавливаются затворы на системах коммунального тепло и водоснабжения, на трубопроводах с жидкими, газообразными и сыпучими средами, с невысоким рабочим давлением.
Метод изготовления
На изготовление затворов идет сталь марки 20, 09Г2С и 12Х18Н10Т. Штампа-сварной корпус изготавливается из стали. Уплотнения изготавливаются их фтороспласта и металла. Диски изготавливаются из нержавеющей стали.
Нормативы
Затворы изготавливаются в соответствии с OСТ 26-07-1500-77, ГOСТ 28908-91 или по ДСTУ ISO 5752:2008
