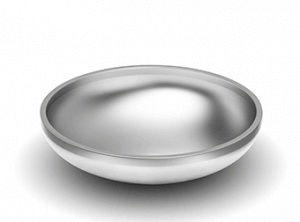

Днища эллиптические отбортованные ГОСТ 6533-78

ООО «Завод Деталей и Разъемных Соединений Трубопроводов» изготавливает днища эллиптические отбортованные ГОСТ 6533-78

Днища – необходимый стальной элемент сосудов, аппаратов и котлов, обеспечивающий их герметичность. Применяются днища в газопроводных системах, трубопроводах, транспортирующих различные среды, накопителях сжатого воздуха, различных фильтрах и прочих емкостях промышленного назначения. Днище, как правило, имеет выпуклую эллиптическую и отбортованную цилиндрическую части. Эллиптическая часть при этом составляет ¼ часть единой величины днища.

В соответствии с ГОСТ днища могут изготавливаться в трех вариантах исполнения:

  1. с базовыми наружными размерами и высотой эллиптической части hн = 0,25 Dн;
  2. с базовыми внутренними размерами и высотой эллиптической части hв = 0,25 Dв;
  3. с базовыми внутренними размерами и высотой эллиптической части hв = 0,2 Dв;

Изготовление днищ ГОСТ 6533-78

Днища штампуются из нагретых листов углеродистой и нержавеющей стали. Выбор материала зависит от особенностей среды, эксплуатационных характеристик емкости, а также от предельных показателей давления.

Диаметр днища Dн с базовыми внешними размерами и высотой эллипса hн = 0,25 Dн может составлять от 133 до 720 мм (допускается Dн до 1420 мм). Толщина стенки s при этом составляет от 4 до 30 мм в зависимости от необходимых технологических условий.

Внутренний диаметр эллиптического днища (при той же высоте эллиптической части hн=0,25 Dн) может равняться 250-4500 мм. При hн=0,2 Dв, диаметр внутренней части должен находиться в пределах 800-3400 мм.

ГОСТ 6533-78 допускает изготовление днищ с другими значениями толщины по ГОСТ 19903-74, по согласованию с заказчиком, при этом высота борта должна быть наибольшей.
