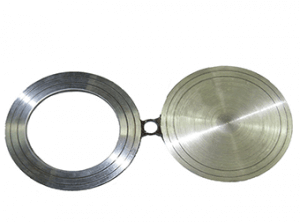

Заглушки поворотные (обтюраторы) АТК 26-18-5-93

Подбор параметров
Статус
Стандарт
Исполнение
Внутренний диаметр Ду, мм
Давление Ру
Девиз нашей компании: Качество — это делать что-либо правильно, даже когда никто не смотрит..


Область применения заглушек по АТК 26-18-5-93

Обтюраторы используются в различных областях промышленности, в которых транспортируют  агрессивные и неагрессивные среды. Их применяют на рабочее давление от 1,6 МПа до 16 МПа с температурой от -70°С до +475°С.

Использование заглушек целесообразно для работы со средами, вызывающими скорость проникновения коррозии не более 0,4 мм в год. А также со средами, способными вызывать коррозионное растрескивание металла.

Разновидности

На нашем сайте представлены обтюраторы для труб с диаметром от 25 до 700 миллиметров, которые подразделяются между собой в зависимости от типа исполнения. Всего их три:

  1. с соединительным выступом, рассчитаны на давление от 1,6 до 4,0 МПа;
  2. выступ-впадина, применяемые на металлоконструкции с Ру = 4,0÷10,0 МПа;
  3. под прокладку овального сечения на Ру = 6,3÷16,0 МПа.

Конструкционные особенности

Готовое изделие – это совокупность нескольких отдельных элементов. Детали изготавливаются из стали различных марок: 09г2с, ст20, 17Г1С, 15Х5М, 12Х1МФ, 12х18н10т, выбор которых зависит от температурных и эксплуатационных условий. Отраслевым стандартом не запрещается производить кольцо и заглушку из одного материала, вставку – из другого. На поверхности готовой детали не должно быть никаких дефектов, наличие которых может привести к снижению прочности изделия.
