Фланцы ГОСТ 33259-2015


Фланцы ГОСТ 33259-2015.

Информация о ГОСТ 33259 – 2015 (примеры обозначений фланцев взамен ГОСТ 12820-80, 12821-80)

В ГОСТ 33259-2015 шесть типов фланцев. Наименования первых четырех начинаются одинаково ─ фланец стальной плоский, это:

тип 01 ─ фланец стальной плоский приварной

тип 02 ─ фланец стальной плоский свободный на приварном кольце

тип 03 ─ фланец стальной плоский свободный на отбортовке

тип 04 ─ фланец стальной плоский свободный на хомуте под приварку.

Остальные (воротниковые)

тип 11 ─ фланец стальной приварной встык

тип 21 ─ фланец корпуса арматуры.

Фланцы корпуса арматуры могут быть литыми стальными и литыми из чугуна ─ серого или ковкого, они являются неотъемлемой частью самой арматуры.

Фланцы стальные плоские приварные – монтаж трубы производится при помощи сварки, труба вставляется в отверстие фланца и обваривается по периметру.

Фланец стальной приварной встык присоединяется одним сварным швом, соединяющим встык торец трубы и выступ (воротник) фланца поэтому эти фланцы ещё называют воротниковыми.

В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.

Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80

Для удобства и возможности сравнения порядок маркировки предоставлен в таблице.

Фланцы Обозначение согласно ГОСТ 12820-80-ГОСТ 12821-80 Обозначение согласно ГОСТ 33259-2015
Фланцы стальные плоские приварные Фланец X1-X2-X3-X4 ГОСТ 12820-80, где:
X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80;
X2 ─ номинальный диаметр;
X3 ─ номинальное давление;
X4 ─ марка материала.
Фланец X1-X2-X3-X4-X5-X6-X7 ГОСТ 33259
X1 ─ номинальный диаметр
X2 ─ номинальное давление
X3 ─ номер типа фланца
X4 ─ номер размерного ряда (1 или 2)
X5 ─ исполнение уплотнительной поверхности
X6 ─ марка материала
X7─ группа контроля
Фланцы стальные приварные встык Фланец X1-X2-X3-X4 ГОСТ 12821-80
X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80
X2 ─ номинальный диаметр
X3 ─ номинальное давление
X4 ─ марка материала

Примеры изменений обозначений фланцев согласно ГОСТ 33259-2015

Обозначение согласно ГОСТ 12820-80-ГОСТ 12821-80 Обозначение согласно ГОСТ 33259-2015
Фланец 1-50-10 Ст 25 ГОСТ 12820-80 Фланец 50-10-01-1-В-Ст 25-III ГОСТ 33259
Фланец 1-150-16 Ст 25 ГОСТ 12821-80 Фланец 150-16-11-1-В-Ст 25-IV ГОСТ 33259
Фланец 3-50-100 Ст 25 ГОСТ 12821-80 Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259

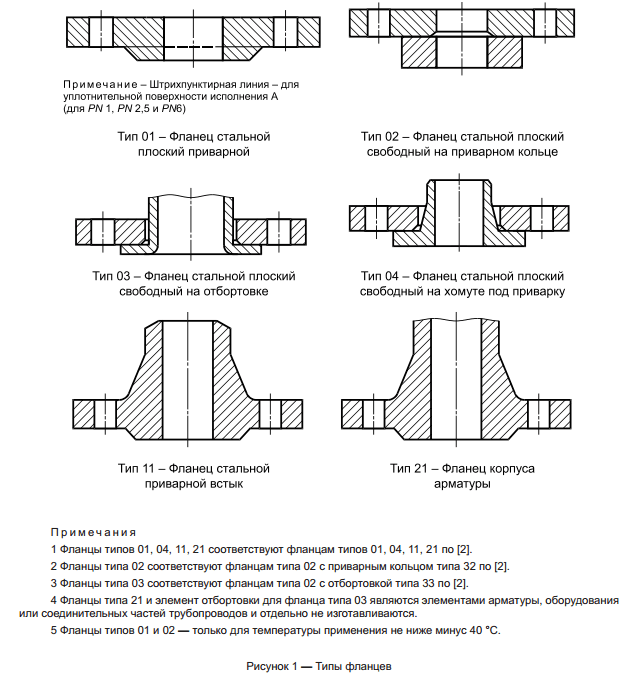

На рисунке 1 представлены типы уплотнительных поверхностей по ГОСТ 33259-2015

Фланцы типов 01, 02, 03, 04 не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.

Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.

Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.

Таблица соответствия уплотнительных поверхностей фланцев

Исполнения по ГОСТ 33259-2015 Исполнения по ГОСТ 12820-80, 12821
А (плоскость) Аналогов нет
В (соединительный выступ) 1
Е (выступ) 2
F (впадина) 3
С / L (шип) С / L (шип)
D / M (паз) 5 / 9
К (под линзовую прокладку) 6
J (под прокладку овального сечения) 7

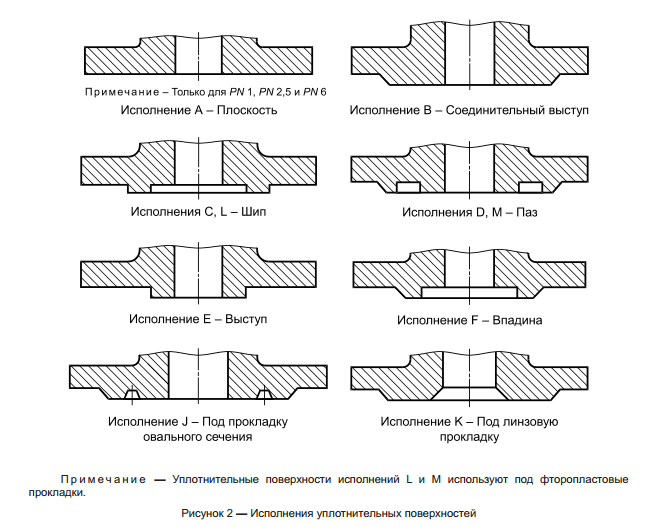

На рисунке 2 представлены исполнения уплотнительных поверхностей по ГОСТ 33259-2015
