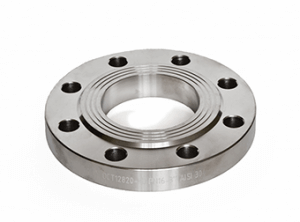

Фланцы плоские ГОСТ 12820-80

ООО «Завод Деталей и Разъемных Соединений Трубопроводов» изготавливает фланцы плоские по ГОСТ 12820-80

Плоские фланцы – одни из основных элементов, используемых при прокладке трубопроводов, соединяющие отдельные емкости, резервуары, патрубки и фрагменты трубы в единую магистраль. Область применения фланцев ГОСТ 12820-80 ‑ нефтяная промышленность, химическое производство, системы отопления и водоснабжения. Герметичность мест соединения отдельных участков обеспечивается конструкцией фланцев и общей прочности их крепления к магистрали.

Используются приварные фланцы при температуре среды от -70°С до +300°С и условном давлении Ру от 0,1 до 2,5 МПа.

Изготовление плоских приварных фланцев

Фланцы изготавливаются из заготовок под необходимый диаметр по ГОСТ 12815-80 с уплотнительными поверхностями и присоединительными размерами. Материалом для плоских фланцев служит углеродистая, легированная, а также нержавеющая сталь российского производства:

  • ст 20 (20 а, 20 с);
  • ст 09Г2С;
  • 17Г1С;
  • 15Х5М;
  • 12Х1МФ;
  • ст 12х18н10т и других.

Внутренний диаметр присоединяемых фланцев в немного превышает условный диаметр основной трубы н. Условный проход у при этом составляет от 10 до 2400 мм, а верхняя граница зависит от значения давления у.

Основные исполнения фланцев, которые предлагает ГОСТ 12820-80, следующие:

  1. С соединительным выступом;
  2. С выступом;
  3. С впадиной.

Допускается изготовление фланцев других исполнений (с уплотнительной поверхностью паз-шип).
