Фланцы воротниковые 12821-80

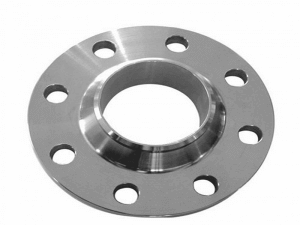

ООО «Завод Деталей и Разъемных Соединений Трубопроводов» изготавливает воротниковые фланцы по ГОСТ 12821-80

Для соединения отдельных участков трубы и подключения сосудов и резервуаров к магистрали применяются воротниковые фланцы. Этот тип трубопроводной арматуры отличается особенностью присоединения: встык к основной трубе с использованием сварки. Кроме того, воротниковые фланцы отличает аксиально симметричный выступ в форме усеченного конуса.

Особенность такой конструкции позволяет применять воротниковые фланцы в агрессивных условиях среды: при температуре среды от -253°С до +600°С и условном давлении Ру от 0,1 до 20,0 МПа.

Изготовление воротниковых фланцев

Основной материал, из которого изготавливаются фланцы – углеродистая легированная сталь. Изделия изготавливаются под необходимый диаметр ковкой, штампованием, гибом из полосового проката и другими методами с последующими сварными работами. Фланец крепится к основной трубе с помощью болтов. Материалом служит сталь российского производства марок:

  • В Ст 3 сп;
  • ст 09Г2С;
  • 10Г2;
  • 15Х5М;
  • Ст. 20, ст. 25;
  • ст 12х18н10т и других.

Условный проход фланцев у составляет от 10 до 1600 мм и зависит условий среды.

Основные исполнения фланцев 12821-80 следующие:

  1. С соединительным выступом;
  2. С выступом;
  3. С впадиной;
  4. С шипом
  5. С пазом;
  6. Под прокладку овального сечения;
  7. Под линзовую прокладку.

Фланцы перечисленных исполнений могут иметь уплотнительную поверхность исполнений 1 (кроме фланцев на Ру 10,0; 16,0 и 20,0 МПа), а также 2‑7 и присоединительные размеры по госстандарту 12815-80.

Кроме того, возможно изготовление фланцев других исполнений.
